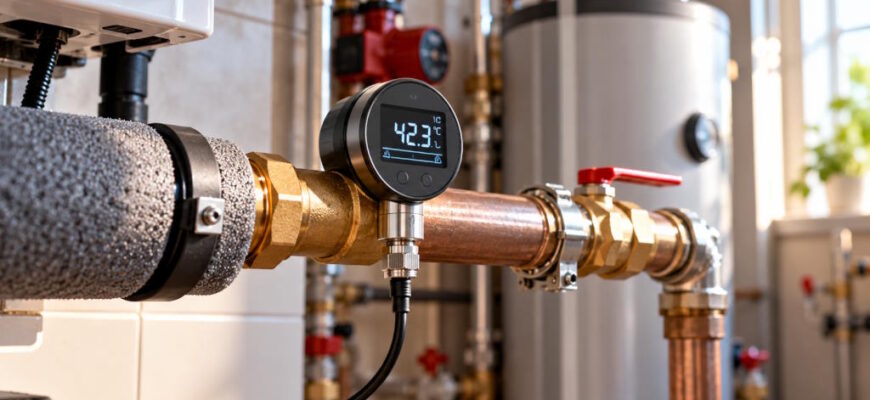

Температура воды — параметр, который определяет работу едва ли не всех инженерных систем: от отопления и горячего водоснабжения до технологических процессов и контроля качества. При этом датчик температуры воды кажется простым устройством: погрузил в трубу, снял сигнал. На практике же выбор между термосопротивлением и термопарой, правильный монтаж и учет инерционности решают, получите вы точные данные или цифры «плюс-минус километр». В этой статье разберем, какие типы датчиков применяются для воды, на что смотреть при подборе и как установить прибор, чтобы он действительно измерял температуру среды, а не температуру трубы или воздуха вокруг.
Основные типы чувствительных элементов
Для измерения температуры воды чаще всего используют три технологии, и у каждой есть своя ниша.
Термисторы (NTC) — полупроводниковые элементы, сопротивление которых падает с ростом температуры. Они дешевы, чувствительны и обеспечивают быстрый отклик, что делает их популярными в бюджетных системах мониторинга воды. Однако точность NTC ниже, чем у платиновых сенсоров, и они требуют калибровки для ответственных задач. Типичное применение — бытовые и общепромышленные системы, где достаточно погрешности в доли градуса.
Термосопротивления (RTD, обычно Pt100 или Pt1000) — платиновые чувствительные элементы, сопротивление которых растет с температурой почти линейно. Это эталон точности и долговременной стабильности. Pt100 при 0 °C имеет сопротивление 100 Ом, Pt1000 — 1000 Ом. Их выбирают для HVAC-систем, технологического контроля и там, где важна повторяемость показаний через годы эксплуатации. Siemens, например, использует Pt100 и Pt1000 в своих погружных датчиках серии QAE. Главный минус — более высокая стоимость и необходимость корректной схемы подключения (об этом ниже).
Термопары генерируют микровольтный сигнал за счет эффекта Зеебека. Они выдерживают экстремальные температуры и механические нагрузки, но для воды применяются реже: точность ниже, чем у RTD, а сигнал требует компенсации холодного спая. Их удел — высокотемпературные процессы, а не контроль температуры воды в трубопроводе.
Отдельно стоит упомянуть цифровые датчики вроде DS18B20, которые отдают температуру сразу в цифровом виде по протоколу 1-Wire. Они удобны для интеграции в самодельные и IoT-системы, но в промышленной автоматизации зданий стандартом остаются аналоговые Pt-сенсоры.

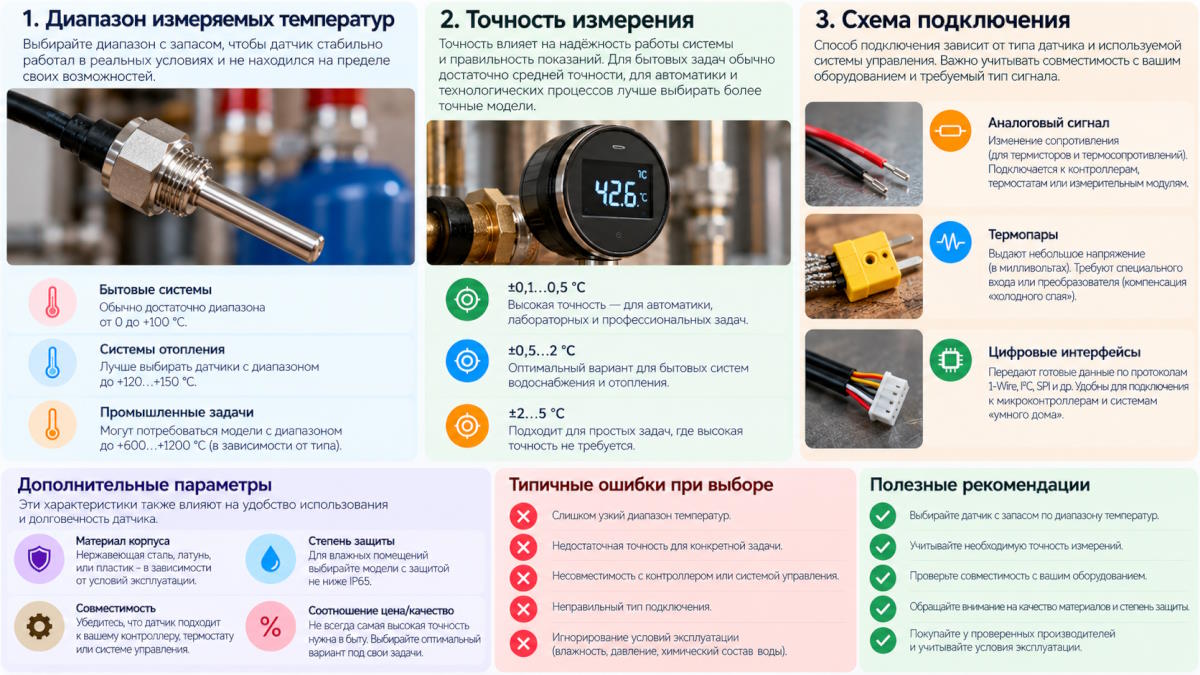

Что важно при выборе: диапазон, точность, схема подключения
Первое, с чего начинается подбор, — диапазон измеряемых температур. Для систем отопления и ГВС это обычно 0…100 °C или -10…+120 °C, для технологических контуров — шире. Если вы выбираете датчик с запасом «на всякий случай», убедитесь, что верхний предел превышает максимально возможную температуру среды хотя бы на 10–20%, иначе погрешность возрастет или чувствительный элемент выйдет из строя.
Второй параметр — точность. Для коммерческого учета тепла и ответственных технологических процессов разумно брать Pt100 класса A или B. Для вспомогательных измерений (например, контроль температуры обратной воды для защиты от замерзания) хватит и NTC. Не переплачивайте за точность, которая не влияет на решение контроллера.
Третий и часто недооцениваемый момент — схема подключения RTD. Двухпроводная схема проста, но сопротивление проводов добавляет ошибку, которая может достигать десятых долей градуса на длинных линиях. Трехпроводная схема компенсирует часть этой погрешности, четырехпроводная устраняет ее полностью. Для расстояний более 5–10 метров от датчика до контроллера четырехпроводное подключение — не роскошь, а необходимость, если вы хотите сохранить заявленную точность.

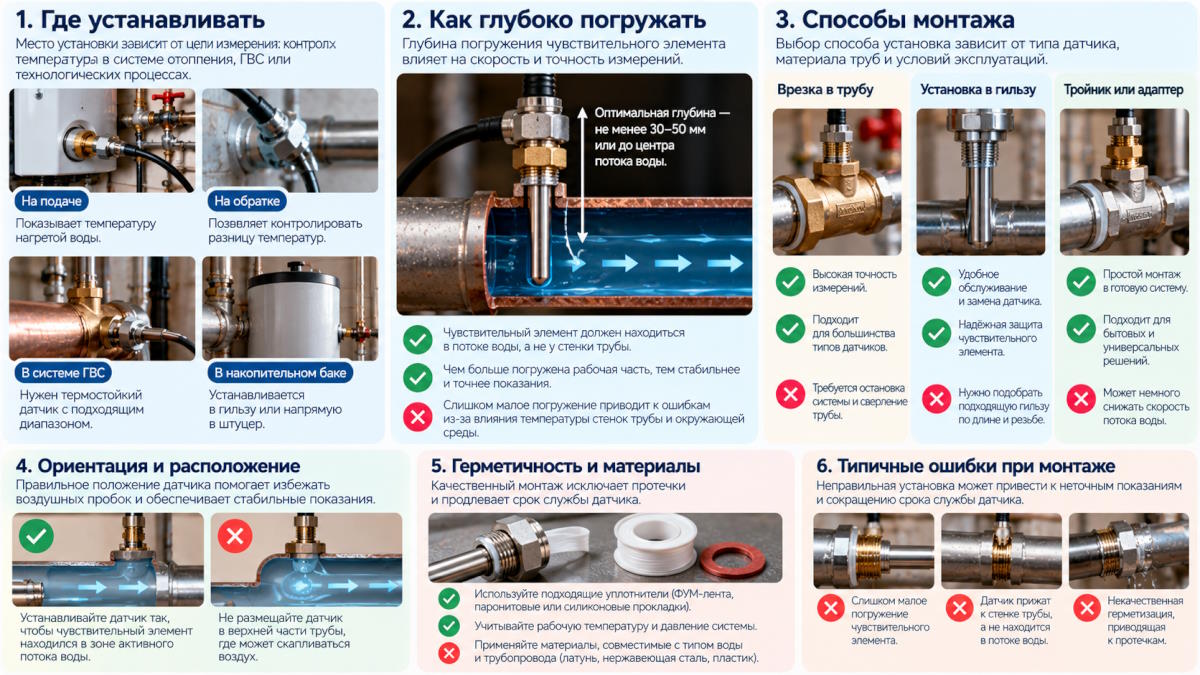

Монтаж: где ставить и как глубоко погружать
Правильный монтаж датчика температуры воды часто важнее, чем его паспортная точность. Вот ключевые правила, которые подтверждаются документацией производителей, включая Siemens.
Место установки. Датчик должен находиться в зоне, где вода хорошо перемешана. Для контроля температуры подачи в системе отопления: если насос стоит на подаче — сразу после насоса; если насос на обратке — не менее чем в 1,5–2 метрах после смесительного клапана. Не ставьте датчик в тупиковых участках, за углами и вблизи клапанов, где возможны локальные застойные зоны и температурные аномалии.
Глубина погружения. Минимальная глубина погружения для погружных датчиков Siemens составляет 60 мм. Этого требует конструкция чувствительного элемента: если погрузить его слишком мало, он будет измерять температуру стенки трубы и окружающего воздуха, а не воды. Общее правило для погружных сенсоров — погружать на глубину не менее 6–10 диаметров зонда, но для стандартных гильзовых датчиков HVAC достаточно придерживаться паспортных 60 мм.
Ориентация и кабель. Датчик следует устанавливать так, чтобы его погружная часть была направлена против потока воды — это улучшает теплообмен. Кабельный ввод не должен смотреть вверх: в противном случае влага и конденсат могут попасть внутрь корпуса. Для соединения используйте витую пару для сигнальных линий, особенно если кабель идет параллельно силовым проводам — это снижает электромагнитные наводки.
Теплоизоляция. Не закрывайте корпус датчика теплоизоляцией трубы: это может исказить показания, особенно для накладных моделей. Если датчик погружной, изолируйте трубу вокруг места установки, но оставьте доступ к головке прибора.
Накладные датчики: когда сверлить трубу не хочется

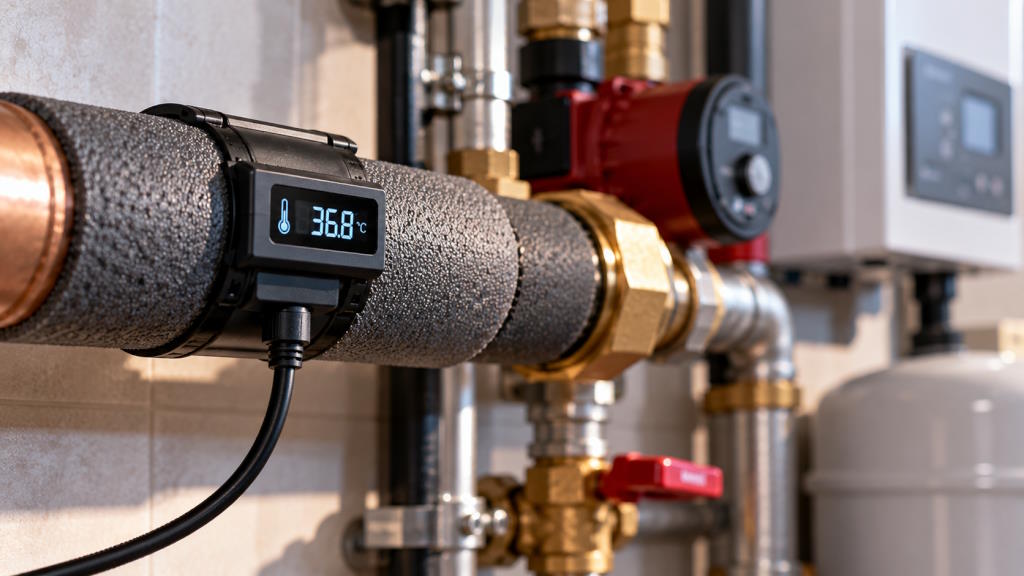

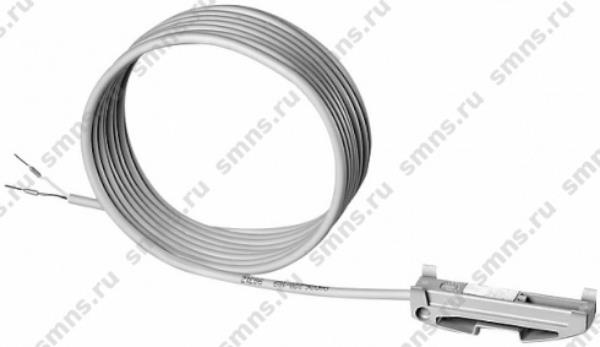

Если врезка в трубопровод невозможна или нежелательна (например, на действующем объекте без слива системы), применяют накладные датчики, которые крепятся на поверхность трубы хомутом. Они проще в монтаже, но точность и скорость реакции у них хуже.
Исследования показывают: без теплоизоляции разница между температурой поверхности трубы и температурой среды внутри может достигать 22 °C. Слой изоляции толщиной 40 мм снижает расхождение до примерно 5 °C, а удлинение изолированного участка до 700 мм в каждую сторону от датчика еще больше улучшает картину. Вывод простой: если вы используете накладной датчик, качественная теплоизоляция зоны монтажа обязательна, иначе показания будут иметь мало общего с реальной температурой воды.
Активные и пассивные: что означает этот выбор

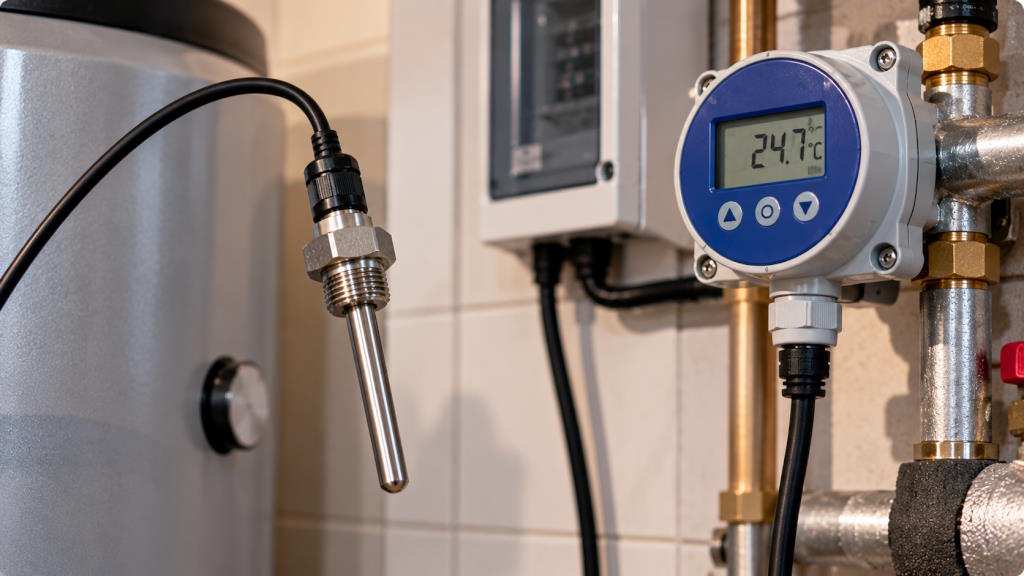

Датчики температуры воды делятся на пассивные и активные. Пассивный датчик (например, Pt100 или NTC) просто меняет сопротивление — сигнал обрабатывает контроллер. Это дешевле и надежнее, но требует, чтобы контроллер «понимал» тип чувствительного элемента. Активный датчик (например, Siemens QAE2164) содержит встроенную электронику и выдает унифицированный сигнал 0–10 В или 4–20 мА. Такие приборы удобны, когда контроллер не поддерживает напрямую Pt-сенсоры или когда сигнал нужно передавать на большое расстояние без потерь. При выборе активного датчика проверьте, совпадает ли его выходной сигнал с входом контроллера — это банально, но ошибки здесь случаются чаще, чем хотелось бы.
Короткий чек-лист перед покупкой
- Среда и диапазон: вода до 100 °C или выше? Есть ли риск замерзания? Выберите диапазон с запасом.
- Тип элемента: NTC для бюджета и простых задач, Pt100/Pt1000 для точности и стабильности.
- Исполнение: погружной (точнее, быстрее) или накладной (без врезки, но с потерями точности).
- Схема подключения: двух-, трех- или четырехпроводная — в зависимости от длины линии и требуемой точности.
- Гильза и давление: при давлении выше PN10 или агрессивной среде нужна защитная гильза из нержавеющей стали.
- Совместимость с контроллером: пассивный датчик должен соответствовать входу контроллера по типу и диапазону; активный — по выходному сигналу и питанию.
Датчик температуры воды — не тот компонент, где стоит экономить на спичках, но и переплачивать за избыточную точность смысла нет. Понимание того, как чувствительный элемент interacts с водой, трубой и контроллером, позволяет выбрать прибор, который будет годами давать цифры, на которые можно опереться. А правильный монтаж — те самые 60 мм погружения и отсутствие кабеля, смотрящего вверх, — часто важнее, чем разница в цене между классами точности.
